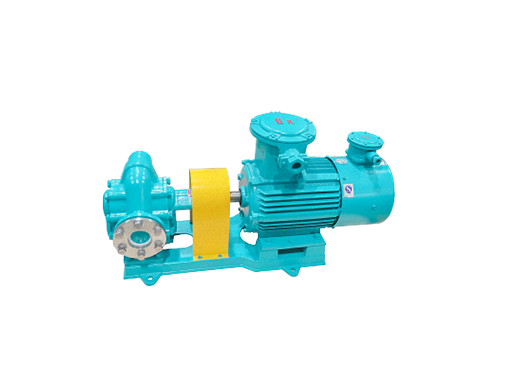

本系列齒輪泵主要由齒輪、軸、泵體、安全閥、軸端密封（特殊要求，可選用磁力驅動，零泄漏結構）等部件組成。齒輪經熱處理有較高的硬度和強度，泵內所有運轉部件均利用其輸送的介質潤滑。

泵內有設計合理的泄油和回油槽，使齒輪在工作中承受的扭矩力最小，因此軸承負荷小，磨損小，泵效率高。

泵設有差壓式安全閥作為超載保護，安全閥全回流壓力為泵額定排出壓力的1.5倍。也可在允許排出壓力范圍內根據實際需要另行調整。但是此安全閥不能作減壓閥長期工作，需要時可在管路上另行安裝。
