系統說明

給水加聯胺裝置用于火力發電廠熱力系統，通過跟蹤熱力系統水汽品質的變化，加藥計量泵自動將聯胺加入水汽系統，使系統水汽品質處于良好工況，保證機組安全運行。

鍋爐水汽系統中的溶解氧是引起熱力設備腐蝕，威脅鍋爐安全運行的主要因素。往給水中加入聯胺是繼除氧器之后實現進一步強化除氧的化學方法。加聯胺裝置聯胺的加藥量要求控制嚴格，加藥量過少，保證不了除氧效果，因而達不到防止鍋爐腐蝕保障電廠安全經濟運行的目的；而加藥量過多，不僅造成不必要的浪費，而且還會導致環境污染。如果采用聯胺自動加藥裝置，則可以根據鍋爐的實際運行工況，自動調整聯胺的加入量，使給水中聯胺的濃度保持在最佳范圍內。

流程概述

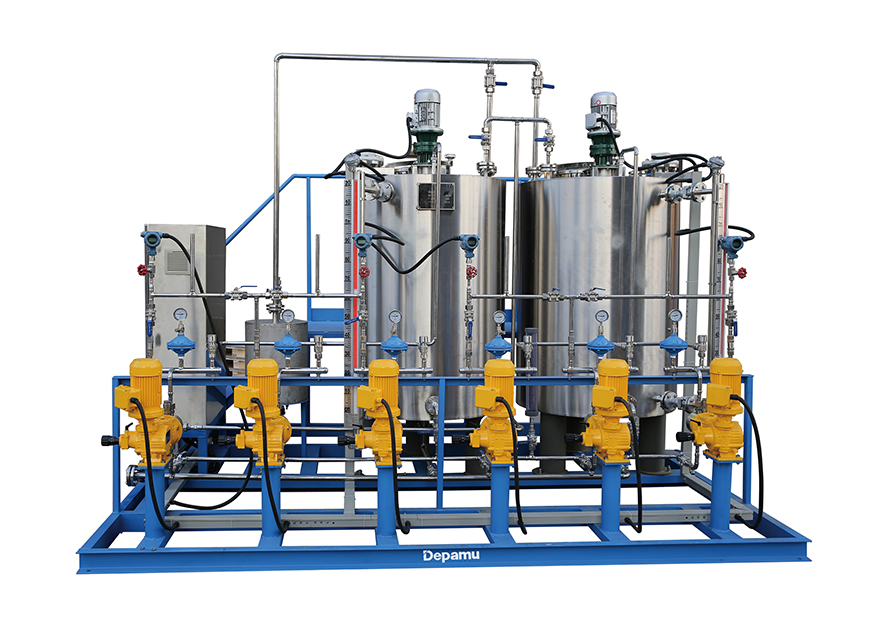

聯氨加藥裝置由溶液箱、攪拌機、計量泵、電氣控制柜、液位計、安全閥、脈動阻尼器、各類閥門、管道等組成?？删偷厥謩?dòng)控制，也可自動控制。自動控制是基于變頻裝置接收流量、含氧量值、濁度儀的信號實現的。

功能特點

自動控制系統的功能介紹：在自動控制狀態下，系統根據流量、濁度儀信號經PLC、上位機或DCS處理，自動調節計量泵轉速和行程，計量泵流量調節范圍0~100%。變頻器的轉速控制輸入信號為標準的4~2mA信號，反饋信號也是4~2mA信號。所有計量泵及攪拌器的狀態和故障信號可根據需要遠傳至DCS或上位機，DCS或上位機可以根據需要遠程啟動、停止加藥泵。

? 根據不同技術要求，電氣控制柜可選用就地手動控制、半自動控制、全自動控制等功能。

? 溶液箱可根據不同耐腐蝕要求采用316不銹鋼、304不銹鋼等材質。
